凡是構兵電子電路,一定會碰見兩款長得不異、中樞特點果真一致的元件:等閑整流二極管、LED發光二極管。
許多生手猜疑:二者都屬于二極管,都領有單向?qū)щ娭袠袑傩裕蛲妼ā⒎聪蛲娺m度,特殊于電路里的“單向閥門”。為什么等閑二極管通電只會微微發燒,LED導通卻能亮起彩光?二者能不行互換使用?
一、同源骨子:它們本是團結種元件
從半導體界說來說:LED本人即是特殊改性的二極管,底層結構完全一致,均由PN結、引腳、封裝外殼構成,分享三大基礎特點:
1.單向?qū)щ娦裕弘娏髦豢蓮恼龢O(陽極)流入、負極(陰極)流出,反接欠亨電
2.正向?qū)ㄓ袎航担核家獙ㄘ熑危仨毷┘哟笥陂T檻值的正向電壓
3.反向耐壓有限:反向電壓超標,都會發生擊穿烽火損壞

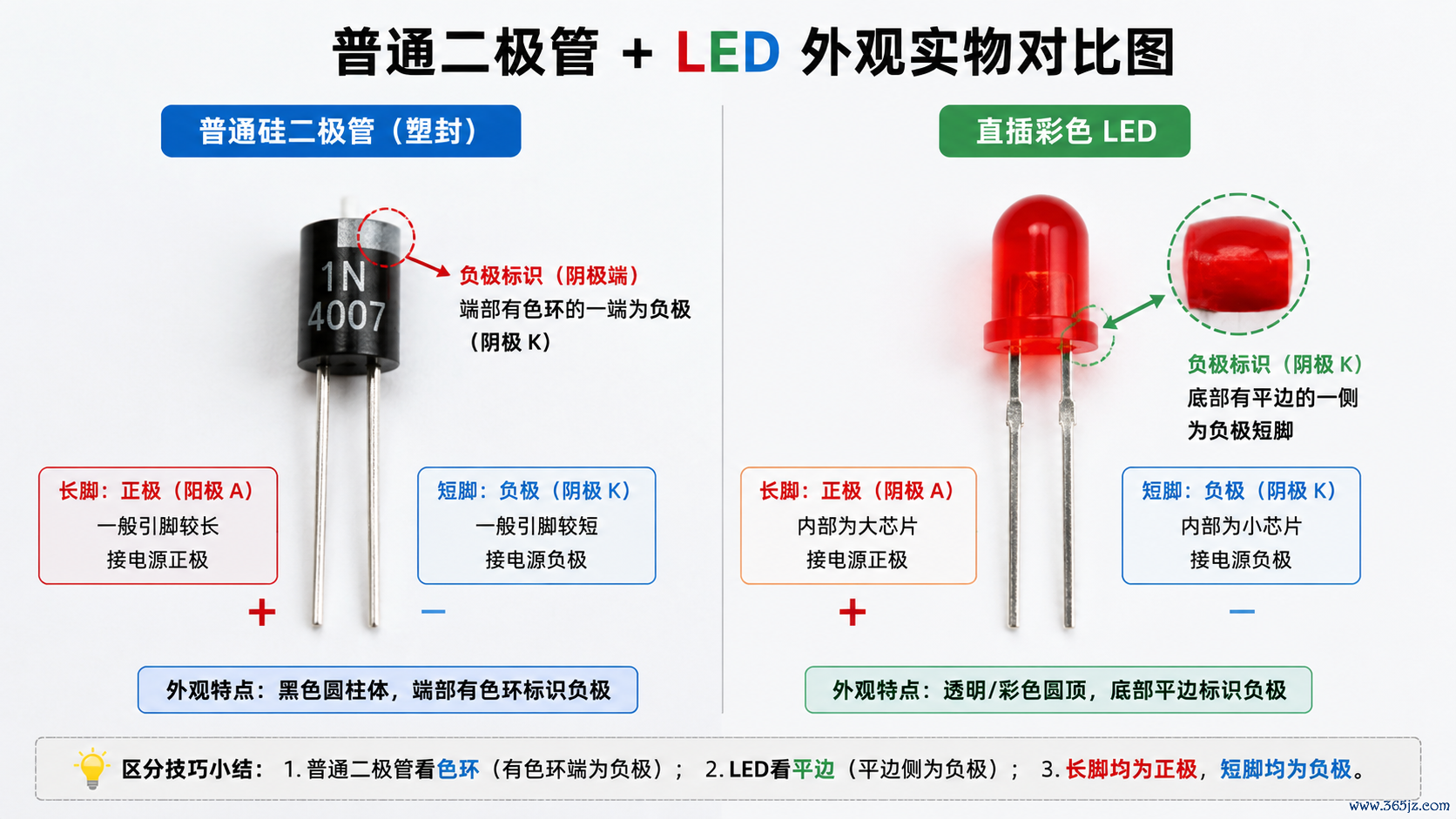

等閑二極管+LED外不雅什物對比圖
二、中樞差距:一個產熱,一個發光(底層旨趣)
1. 等閑二極管:電能→熱能
市面99%等閑二極管,原材料為硅(Si)、鍺(Ge)半導體材料。
導通責任時,PN結里面電子與空穴復合開釋能量,能量沿途調度為熱能,不會產生可見光,野心初志只為阻隔反向電流、整流穩壓、保護電路,全程無光。
2. LED發光二極管:電能→光能(極少熱能)
LED全稱發光二極管,舍棄硅、鍺材質,改用磷化鎵、氮化鎵、磷砷化鎵等特種化合物半導體。
正向?qū)〞r,PN結電子空穴復合,絕大部分能量徑直開釋可見光光子,僅小部分調度為熱量,這即是LED不錯發光的中樞原因;更換半導體配方,2026世界杯滾球(中國)官網即可發出紅、綠、藍、白、黃不同色光。

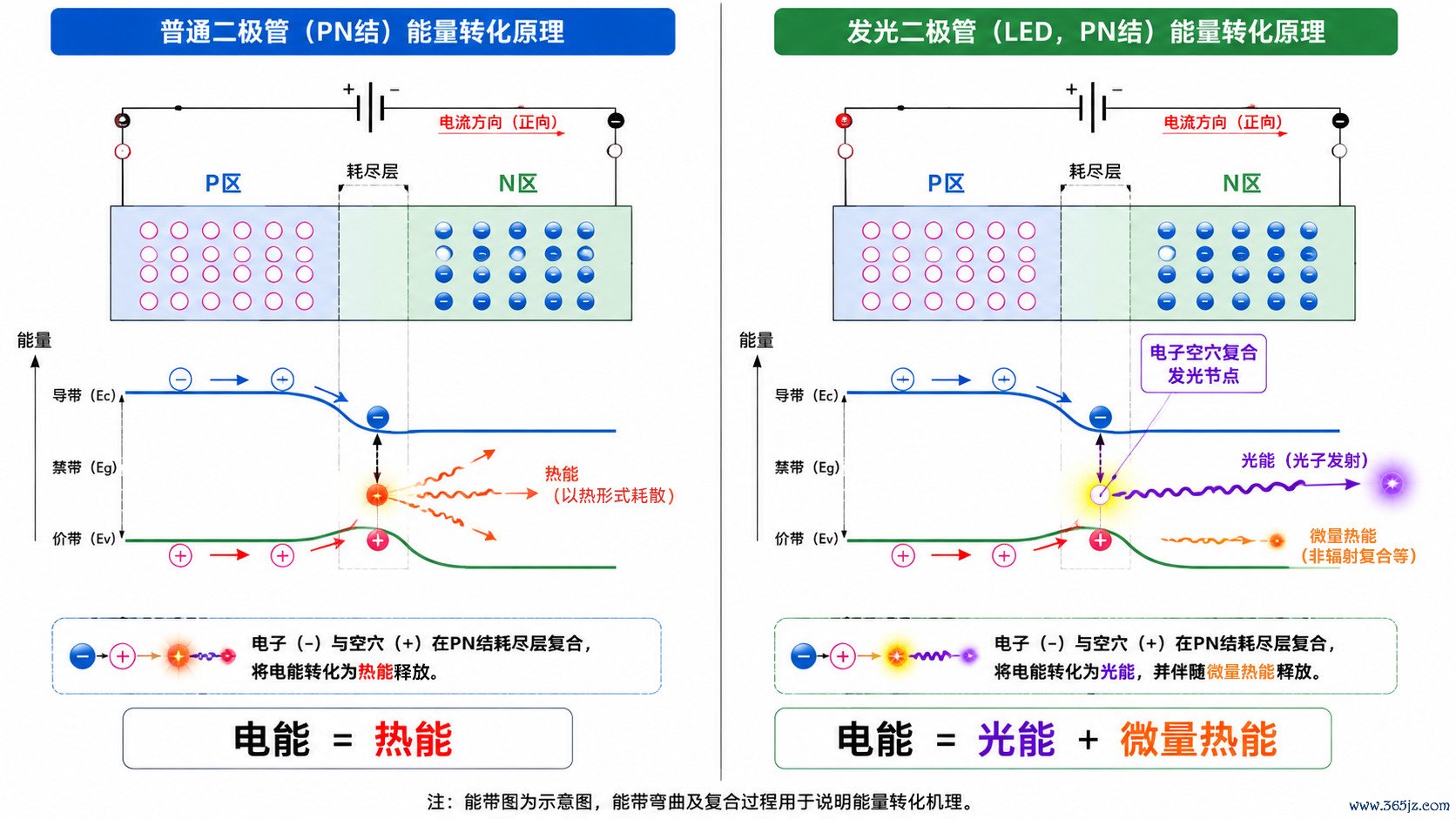

兩類二極管PN結能量調度旨趣表示圖
三、電路象征+接線規章對比(電工必看)
電路圖紙中二者象征高度不異,LED僅多兩組向外箭頭,代表向外發光,識圖零難度。
通用接線口訣(兩類二極管通用)
長腳為正,短腳為負;外殼平邊/缺口一側,沿途為負極;正向通電責任,反向適度斷電。
??要道警示:LED皆備不行徑直接電源,必須串聯限流電阻;等閑低壓二極管一般無需特殊限流。

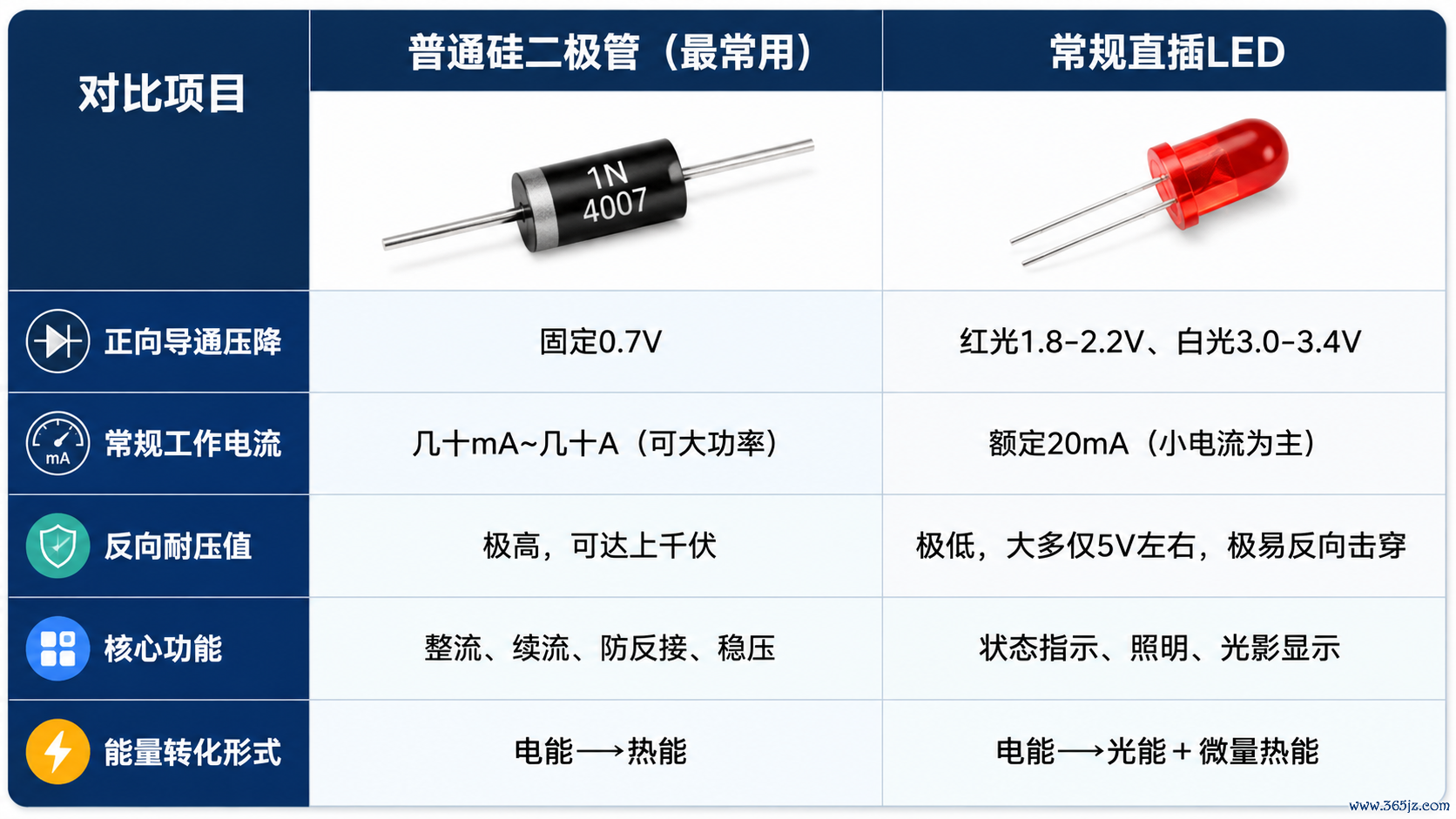

四、要道電氣參數對照表(不行互換的中樞原因)
同為單向?qū)щ姡瑓?shù)差距極大,電路嚴禁冒昧互換,工頻常溫尺度參數如下:

參數對比
五、優污點+適用場景全籠罩
等閑二極管
上風:耐壓高、承載電流大、耐高溫、價錢極低、反向駐防才調強
頹勢:不發光、損耗發燒大、無可視化請示功能
適用場景:電源整流、電路板防反接、繼電器續流、高壓電路穩壓、家電電源模塊
LED發光二極管
上風:低壓節能、發光反應快、壽命超長、色調豐富、體積工整、可視化極強
頹勢:反向耐壓極差、耐上下溫才調弱、必須搭配限流電阻、無法作念大功率整流
適用場景:締造指揮燈、燈帶照明、涌現屏、車載車燈、創客DIY光影電路

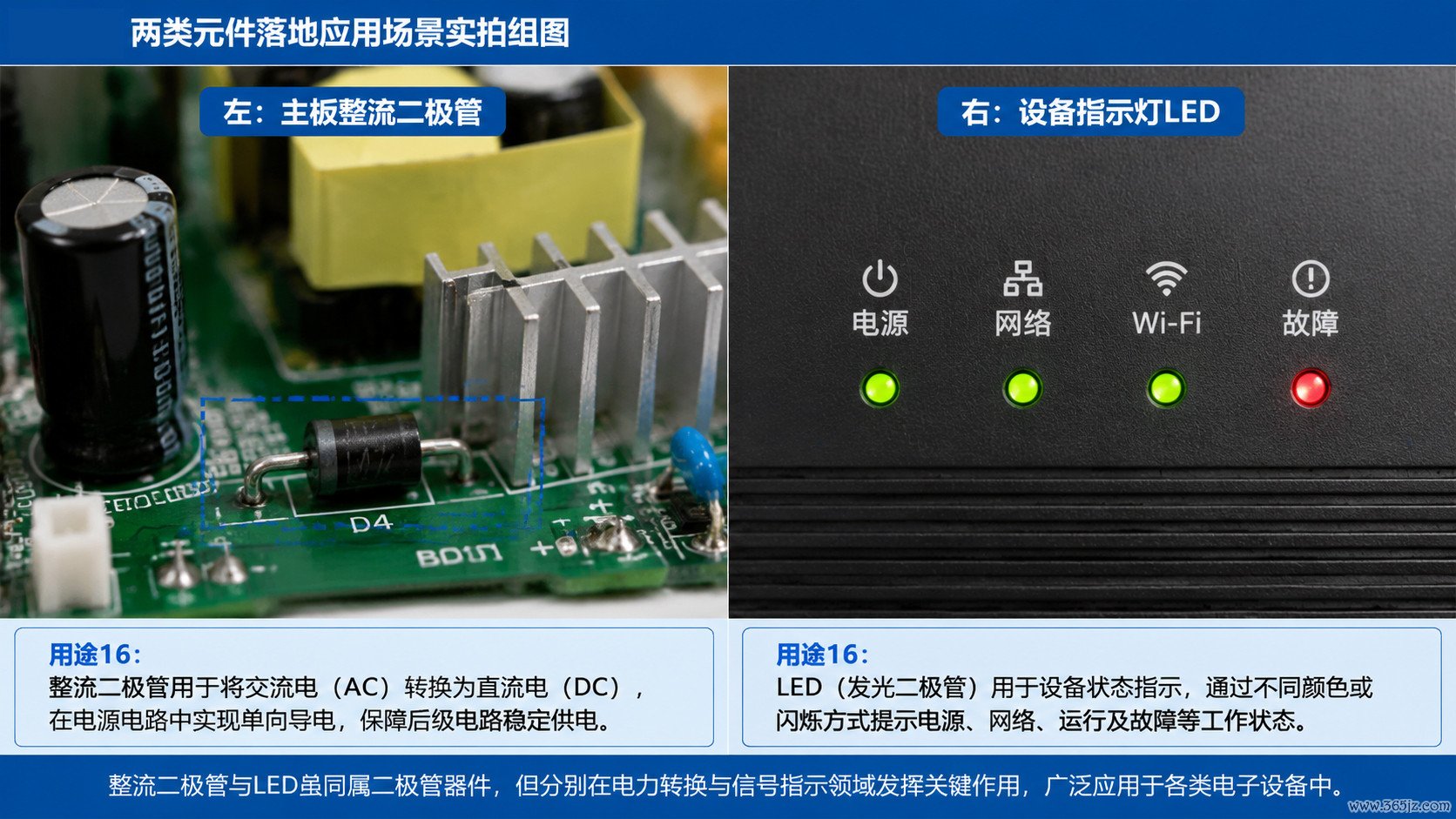

兩類元件落地哄騙場景實拍組圖
六、高頻電路誤區答疑
誤區1:LED不錯代替等閑二極管作念整流?
?皆備不行。LED反向耐壓僅有5V,市電、低壓電路反向電壓徑直擊穿LED,且電流承載才調不及,驀然烽火。
誤區2:等閑二極管通電為什么不會發光?
?材質受限。硅鍺材料復合只開釋熱能,光譜屬于紅外不可見光,東談主眼無法捕捉,不屬于可見光發光。
誤區3:引腳接反會奈何樣?
兩類二極管一致:低壓反接=不責任、無損壞;高壓反接=徑直擊穿報廢。
七、全文中樞轉頭
1. 共性:同屬二極管,沿途具備單向?qū)щ姡娏鲉蜗蛲ㄐ校聪蜻m度;
2. 互異:材質不同,能量去處不同——等閑二極管耗電發燒,LED耗電發光;
3. 選型口訣:電路防反流、整流穩壓2026世界杯滾球(中國)官網,選等閑二極管;電路要請示、要照明,選LED;二者不可互換使用。
